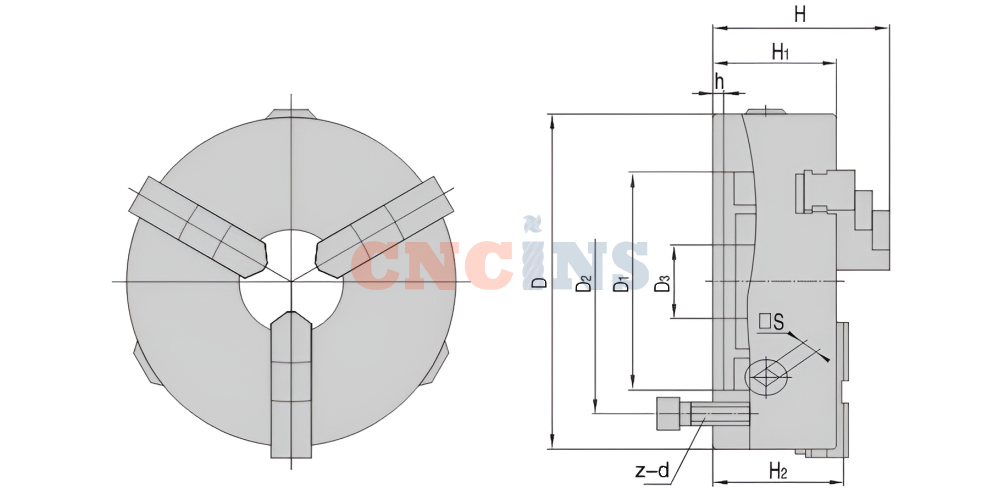

Трехкулачковые токарные патроны серии K11 обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В основе работы токарного патрона K11 лежит самоцентрирующийся механизм спирально-реечного типа с цельными кулачками. Тип посадки патрона - цилиндрический через переходной фланец (ГОСТ 24351, DIN 6350). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi). В моделях K11-A используются двусторонние токарные кулачки, соответствующие стандарту ISO 3442.
P
- Применимо 100%
K
- Применимо также
| Артикул | D3, мм | H1, мм | Диаметр патрона | Тип | D2, мм | D1, мм | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|
|
|
— | 210 | 115 | 500 мм / 20" | 465 | 440 |
135 747 ₽/шт
|
||
|
|
— | 135 | 98 | 380 мм / 15" | 350 | 325 |
61 948 ₽/шт
|
||
|
|
— | 100 | 96 | 325 мм / 12" | 296 | 272 |
46 663 ₽/шт
|
||
|
|
— | 100 | 90 | 315 мм / 12" | 285 | 260 |
45 316 ₽/шт
|
||
|
|
— | 22 | 55 | 100 мм / 4" | 84 | 72 |
6 666 ₽/шт
|
||
|
|
— | 138 | 100 | 400 мм / 15" | 368 | 340 |
66 661 ₽/шт
|
||
|
Акция
|
— | 100 | 90 | 315 мм / 12" | 285 | 260 |
37 330 ₽ /шт
42 421 ₽
-12%
При заказе онлайн*
|
||
|
|
— | 40 | 65 | 160 мм / 6" | 142 | 130 |
11 296 ₽/шт
|
||
|
|
— | 190 | — | 500 мм / 20" | 235 | 196.869 |
108 985 ₽/шт
|
||
|
Акция
|
— | 138 | 100 | 400 мм / 15" | 368 | 340 |
58 662 ₽ /шт
66 661 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | 100 | 90 | 315 мм / 12" | 285 | 260 |
35 965 ₽ /шт
40 869 ₽
-12%
При заказе онлайн*
|
||
|
|
— | 80 | 80 | 250 мм / 10" | 226 | 206 |
19 999 ₽/шт
|
||
|
|
— | 65 | 75 | 200 мм / 8" | 180 | 165 |
14 719 ₽/шт
|
||
|
|
— | 40 | 65 | 160 мм / 6" | 142 | 130 |
10 100 ₽/шт
|
||
|
|
— | 30 | 58 | 125 мм / 5" | 108 | 95 |
7 541 ₽/шт
|
||
|
|
— | 16 | 50 | 80 мм / 3" | 66 | 55 |
6 027 ₽/шт
|

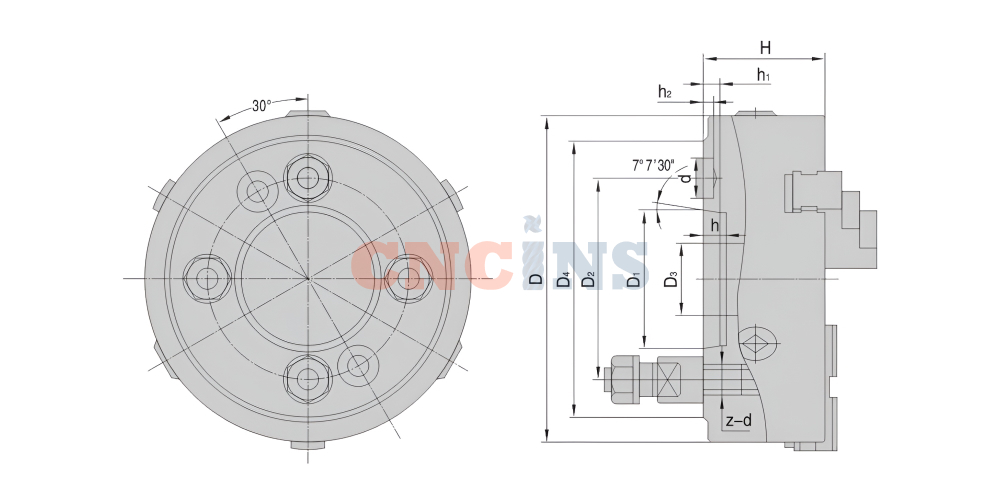

Трехкулачковые токарные патроны серии K11-С (форма C) обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В основе работы работы токарного патрона K11-C лежит самоцентрирующийся механизм спирально-реечного типа с цельными кулачками. Тип посадки патрона - на конус шпинделя с креплением на фланцевые концы под поворотную шайбу (ГОСТ 12593, DIN 55027). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi).
P
- Применимо 100%
K
- Применимо также
| Артикул | D3, мм | H1, мм | Диаметр патрона | Тип | D2, мм | D1, мм | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|
|
|
— | 100 | 103.5 | 315 мм / 12" | 133.4 | 106.375 |
10 837 ₽/шт
|
||
|
Акция
|
— | 190 | — | 500 мм / 20" | 235 | 196.869 |
115 374 ₽ /шт
147 916 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | 135 | — | 380 мм / 15" | 235 | 196.869 |
59 200 ₽ /шт
75 897 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | 130 | — | 380 мм / 15" | 171.4 | 139.719 |
75 897 ₽/шт
|
||
|
Акция
|
— | 105 | — | 325 мм / 12" | 171.4 | 139.719 |
44 017 ₽ /шт
56 432 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | 100 | — | 325 мм / 12" | 133.4 | 106.375 |
56 432 ₽/шт
|
||
|
|
— | 80 | — | 250 мм / 10" | 171.4 | 139.719 |
28 410 ₽/шт
|
||
|
|
— | 70 | — | 250 мм / 10" | 133.4 | 106.375 |
25 402 ₽/шт
|
||
|
Акция
|
— | 50 | — | 200 мм / 8" | 133.4 | 106.375 |
21 440 ₽ /шт
22 568 ₽
-5%
При заказе онлайн*
|
||
|
Акция
|
— | 50 | — | 200 мм / 8" | 104.8 | 82.563 |
17 603 ₽ /шт
22 568 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 40 | — | 160 мм / 6" | 104.8 | 82.563 |
13 871 ₽/шт
|
||
|
|
— | 40 | — | 160 мм / 6" | 85 | 63.513 |
15 823 ₽/шт
|

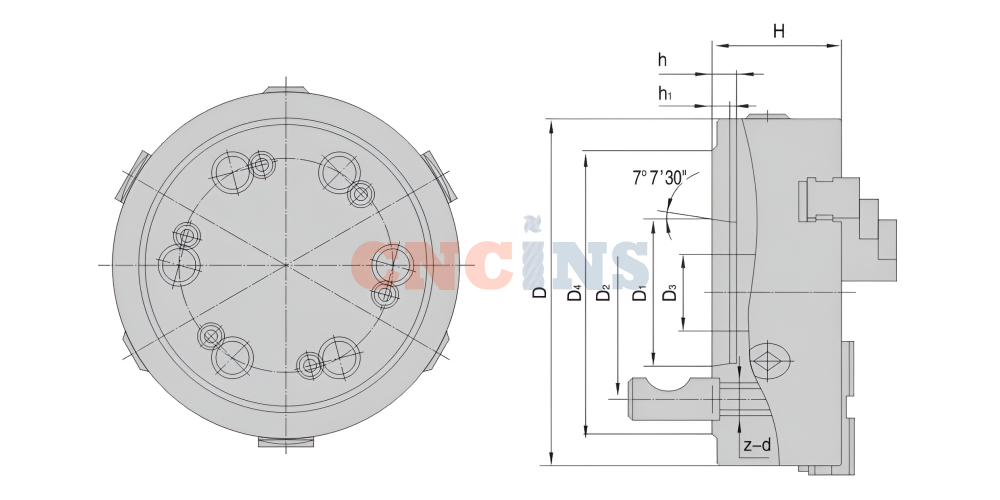

Трехкулачковые токарные патроны серии K11-D (форма D) обеспечивают надежный зажим заготовки цилиндрической или шестигранной формы на шпинделе станка. В основе работы работы токарного патрона K11-D лежит самоцентрирующийся механизм спирально-реечного типа с цельными кулачками. Тип посадки патрона - на конус шпинделя с креплением шпильками Camlock (ГОСТ 26651, DIN 55029). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi).
P
- Применимо 100%
K
- Применимо также
| Артикул | D3, мм | Диаметр патрона | Тип | D2, мм | D1, мм | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|
|
Акция
|
— | 130 | 380 мм / 15" | 171.4 | 139.719 |
59 200 ₽ /шт
75 897 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 105 | 325 мм / 12" | 171.4 | 139.719 |
49 114 ₽/шт
|
||
|
Акция
|
— | 100 | 325 мм / 12" | 133.4 | 106.375 |
39 139 ₽ /шт
50 178 ₽
-22%
При заказе онлайн*
|
||
|
|
— | 80 | 250 мм / 10" | 171.4 | 139.719 |
25 402 ₽/шт
|
||
|
|
— | 50 | 200 мм / 8" | 82.6 | 63.513 |
22 568 ₽/шт
|

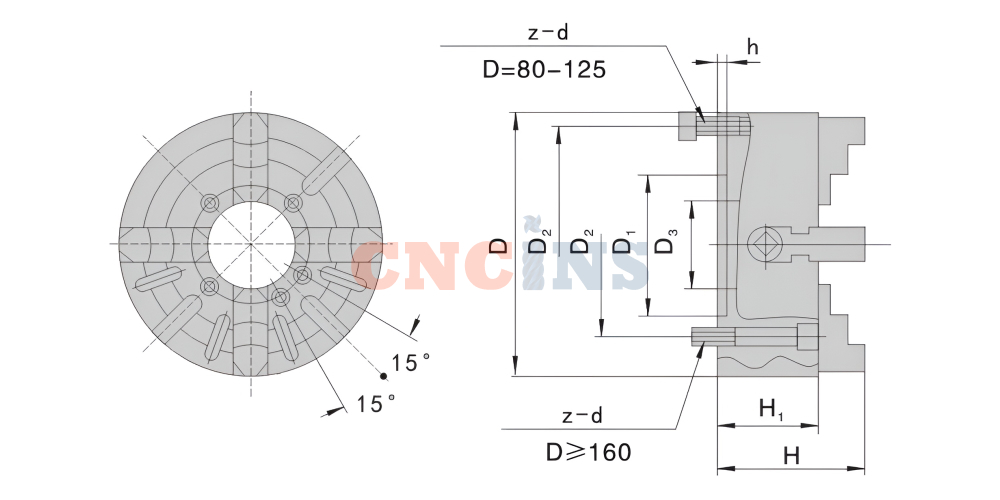

Четырехкулачковые токарные патроны серии K72 обеспечивают надежный зажим заготовки прямоугольной, квадратной или ассиметричной формы на шпинделе станка. В основе работы токарного патрона K72 лежит механизм с независимым перемещением цельных кулачков. Тип посадки патрона - цилиндрический через переходной фланец (ГОСТ 24351, DIN 6350). Корпус патрона изготовлен из серого чугуна (HT300), кулачки - из легированной стали (20CrMnTi).
P
- Применимо 100%
K
- Применимо также
| Артикул | D3, мм | H1, мм | Диаметр патрона | Тип | D2, мм | D1, мм | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|
|
|
— | 160 | 106 | 500 мм / 20" | 236 | 200 |
66 177 ₽/шт
|
||
|
|
— | 125 | 95 | 400 мм / 15" | 185 | 160 |
47 168 ₽/шт
|
||
|
|
— | 95 | 90 | 320 мм / 12" | 165 | 140 |
32 085 ₽/шт
|
||
|
|
— | 75 | 80 | 250 мм / 10" | 130 | 110 |
19 999 ₽/шт
|
||
|
|
— | 56 | 75 | 200 мм / 8" | 112 | 80 |
15 083 ₽/шт
|
Запасные части для токарных патронов позволяют максимально быстро выполнить ремонт поврежденной оснастки и вернуть ее в работу. Мы предлагаем большой выбор запчастей (ключи, винты, пальцы и т.д.) для токарных патронов различных серий.
P
- Применимо 100%
K
- Применимо также
| Артикул | L1, мм | Диаметр патрона | Тип | D2, мм | D1, мм | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|
|
|
155 | — | 315 мм / 12" | 13 | 23.5 |
857 ₽/шт
|
||
|
|
— | — | 315 мм / 12" | — | — |
5 613 ₽/шт
|
||
|
|
74 | — | 100 мм / 4" | 8.6 | 16 |
386 ₽/шт
|
||
|
|
— | — | 100 мм / 4" | — | — |
1 375 ₽/шт
|
||
|
|
— | — | 315 мм / 12" | — | — |
499 ₽/шт
|
||
|
|
— | — | 100 мм / 4" | — | — |
249 ₽/шт
|
||
|
Акция
|
— | — | 500 мм / 20" | — | — |
1 106 ₽ /шт
1 418 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 500 мм / 20" | — | — |
1 843 ₽ /шт
2 363 ₽
-22%
При заказе онлайн*
|
||
|
|
— | — | 500 мм / 20" | — | — |
1 499 ₽/шт
|
||
|
Акция
|
— | — | 400 мм / 15" | — | — |
737 ₽ /шт
945 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 320 мм / 12" | — | — |
553 ₽ /шт
709 ₽
-22%
При заказе онлайн*
|
||
|
|
— | — | 250 мм / 10" | — | — |
473 ₽/шт
|
||
|
Акция
|
— | — | 200 мм / 8" | — | — |
295 ₽ /шт
378 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 400 мм / 15" | — | — |
1 106 ₽ /шт
1 418 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 320 мм / 12" | — | — |
922 ₽ /шт
1 182 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 250 мм / 10" | — | — |
790 ₽ /шт
898 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | — | 200 мм / 8" | — | — |
553 ₽ /шт
709 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 400 мм / 15" | — | — |
984 ₽ /шт
1 262 ₽
-22%
При заказе онлайн*
|
||
|
|
— | — | 320 мм / 12" | — | — |
902 ₽/шт
|
||
|
Акция
|
— | — | 250 мм / 10" | — | — |
603 ₽ /шт
685 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | — | 200 мм / 8" | — | — |
459 ₽ /шт
589 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 500 мм / 20" | — | — |
1 024 ₽ /шт
1 313 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 80 мм / 3" | — | — |
202 ₽ /шт
230 ₽
-12%
При заказе онлайн*
|
||
|
|
180 | — | 500 мм / 20" | 15 | 25 |
1 499 ₽/шт
|
||
|
Акция
|
180 | — | 400 мм / 15" | 15 | 25 |
1 055 ₽ /шт
1 199 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
130 | — | 80 мм / 3" | 8.6 | 16 |
302 ₽ /шт
343 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | — | 500 мм / 20" | — | — |
16 386 ₽ /шт
21 008 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 400 мм / 15" | 194 | 339 |
14 553 ₽ /шт
15 319 ₽
-5%
При заказе онлайн*
|
||
|
Акция
|
— | — | 80 мм / 3" | 30 | 54 |
915 ₽ /шт
1 040 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | — | 400 мм / 15" | — | — |
717 ₽ /шт
919 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 380 мм / 15" | — | — |
683 ₽ /шт
875 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
150 | — | 380 мм / 15" | 15 | 20.8 |
1 111 ₽ /шт
1 262 ₽
-12%
При заказе онлайн*
|
||
|
Акция
|
— | — | 325 мм / 12" | — | — |
704 ₽ /шт
902 ₽
-22%
При заказе онлайн*
|
||
|
Акция
|
— | — | 380 мм / 15" | — | — |
11 949 ₽ /шт
15 319 ₽
-22%
При заказе онлайн*
|
||
|
|
— | — | 325 мм / 12" | — | — |
5 909 ₽/шт
|
||
|
Акция
|
— | — | 325 мм / 12" | — | — |
410 ₽ /шт
525 ₽
-22%
При заказе онлайн*
|
||
|
|
— | — | 315 мм / 12" | — | — |
470 ₽/шт
|
||
|
Акция
|
— | — | 125 мм / 5" | — | — |
219 ₽ /шт
249 ₽
-12%
При заказе онлайн*
|
||
|
|
155 | — | 315 мм / 12" | 13 | 23.5 |
806 ₽/шт
|
||
|
Акция
|
— | — | 315 мм / 12" | 145 | 258 |
4 609 ₽ /шт
5 909 ₽
-22%
При заказе онлайн*
|
||
|
|
— | — | 250 мм / 10" | — | — |
272 ₽/шт
|
||
|
Акция
|
— | — | 200 мм / 8" | — | — |
223 ₽ /шт
286 ₽
-22%
При заказе онлайн*
|
Патроны для токарного станка по металлу представлены в этом разделе каталога оснастки. Изделия можно применять на станках любого типа, в том в обрабатывающих центрах ЧПУ для установки и фиксации металлической заготовки под автоматическую и полуавтоматическую обработку резцами и державками.
Особенности и рекомендации по подбору патрона
Узел токарного патрона имеет конструктивную связь со шпинделем, подвергается значительным нагрузкам при работе станка. Задача патрона — фиксация заготовки для удержания при вращении и подаче к инструменту. Выпускается ряд разновидностей токарных патронов, при выборе которых следует учитывать:
- размеры и тип узла, совместимость со шпинделем по посадке, необходимость применять адаптеры;
- конструктивный тип патрона, устройство зажимного механизма, количество пружин и кулачков, особенно работы пружинно-реечного механизма;
- возможность использования на оборудовании самоцентрирующего патрона — следует изучить особенности заготовки, поперечный размер, варианты крепления;
- указанные в описании производителя ограничения — максимальные обороты, размеры, необходимость использовать сухари и прокладки.
Заложенное конструктивно количество кулачков определяет возможность устанавливать заготовки определенной формы и размеров. Патрон трехкулачковый позволяет работать с цилиндрическими и шестигранными заготовками, детали квадратного сечения устанавливают в четырехкулачковый патрон.
