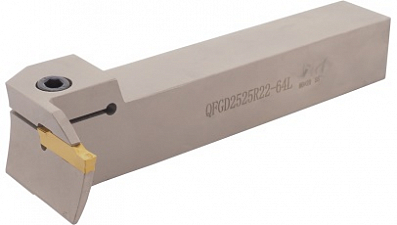

Державки токарные серии QF...D-...L применяются для обработки наружных канавок на торце заготовки. В зависимости от модели державки для резания используются сменные твердосплавные пластины ZTFD...-MG, ZTGD...-MG, ZTHD...-MG.
P
- Применимо 100%
K
- Применимо также
| Артикул | Сечение резца, мм | ØDmax, мм | Ширина канавки, мм | Глубина канавки, мм | H, мм | Исполнение | Устанавливаемая пластина | Крепление пластины | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
20 x 20 | 110 | 3 | 17 | 20 | L (левое) | ZTFD0303-MG | — |
3 593 ₽/шт
|
||
|
Акция
|
20 x 20 | 80 | 3 | 17 | 20 | L (левое) | ZTFD0303-MG | — |
2 421 ₽/шт
|
||
|
|
20 x 20 | 66 | 3 | 17 | 20 | L (левое) | ZTFD0303-MG | — |
3 407 ₽/шт
|
||
|
|
25 x 25 | 200 | — | 20 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
|
||
|
Акция
|
25 x 25 | 60 | — | 10 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
5 416 ₽/шт
|
||
|
|
25 x 25 | 70 | — | 15 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
5 416 ₽/шт
|
||
|
Акция
|
25 x 25 | 43819602-779d-11ee-a215-000c29093604 | — | 10 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
5 416 ₽/шт
|
||
|
Акция
|
25 x 25 | b18fcdb2-90f6-11ea-b2dd-7824af35feee | — | 15 | 25 | L (левое) | QCMB, QPMB, QCKB | S - Фиксация винтом |
5 416 ₽/шт
|
||
|
Акция
|
25 x 25 | 200 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
4 046 ₽/шт
|
||
|
Акция
|
25 x 25 | 140 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 96 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 200 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 140 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 96 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 72 | 4 | 22 | 25 | L (левое) | ZTGD0404-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 230 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
3 942 ₽/шт
|
||
|
|
25 x 25 | 100 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
4 046 ₽/шт
|
||
|
Акция
|
25 x 25 | 72 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
3 968 ₽/шт
|
||
|
|
25 x 25 | 150 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 110 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
4 046 ₽/шт
|
||
|
Акция
|
25 x 25 | 80 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 150 | 3 | 17 | 25 | R (правое) | ZTFD0303-MG | — |
4 046 ₽/шт
|
||
|
|
25 x 25 | 66 | 3 | 17 | 25 | R (правое) | ZTFD0303-MG | — |
4 046 ₽/шт
|

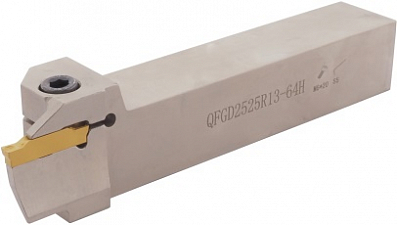

Державки токарные серии QF...D-...H применяются для обработки наружных канавок на торце заготовки. В зависимости от модели державки для резания используются сменные твердосплавные пластины ZTFD...-MG, ZTGD...-MG, ZTHD...-MG, ZTHS...-MG, ZTKD...-MG.
P
- Применимо 100%
K
- Применимо также
| Артикул | L1, мм | Сечение резца, мм | ØDmax, мм | Ширина канавки, мм | Глубина канавки, мм | H, мм | Исполнение | Устанавливаемая пластина | Крепление пластины | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
— | Ø16 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
5 289 ₽/шт
|
||
|
|
18 | Ø16 | — | — | — | — | R (правое) | SPDR**DM06A | S - Фиксация винтом |
3 746 ₽/шт
|
||
|
|
18 | Ø12 | — | — | — | — | R (правое) | SPDR**DM06A | S - Фиксация винтом |
3 746 ₽/шт
|
||
|
|
18 | Ø10 | — | — | — | — | R (правое) | SPDR**DM06A | S - Фиксация винтом |
3 746 ₽/шт
|
||
|
|
— | Ø20 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
3 683 ₽/шт
|
||
|
|
42 | Ø20 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
3 739 ₽/шт
|
||
|
|
36 | Ø16 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
4 187 ₽/шт
|
||
|
|
32 | Ø12 | — | — | — | — | R (правое) | SPDR**DM10 | S - Фиксация винтом |
4 187 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 400 | 6 | 22 | 25 | L (левое) | ZTKD0608-MG | — |
2 589 ₽/шт
|
||
|
|
— | 25 x 25 | 400 | 6 | 13 | 25 | L (левое) | ZTKD0608-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 180 | 6 | 22 | 25 | L (левое) | ZTKD0608-MG | — |
2 641 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 180 | 6 | 13 | 25 | L (левое) | ZTKD0608-MG | — |
2 723 ₽/шт
|
||
|
|
— | 25 x 25 | 100 | 6 | 22 | 25 | L (левое) | ZTKD0608-MG | — |
2 589 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 100 | 6 | 13 | 25 | L (левое) | ZTKD0608-MG | — |
2 723 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 400 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 200 | 5 | 13 | 25 | L (левое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 140 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 230 | 4 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 230 | 4 | 13 | 25 | L (левое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 140 | 4 | 13 | 25 | L (левое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 100 | 4 | 22 | 25 | L (левое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 150 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 150 | 3 | 10 | 25 | L (левое) | ZTFD0303-MG | — |
2 671 ₽/шт
|
||
|
|
— | 25 x 25 | 110 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 110 | 3 | 10 | 25 | L (левое) | ZTFD0303-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 80 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 66 | 3 | 10 | 25 | L (левое) | ZTFD0303-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 400 | 6 | 22 | 25 | R (правое) | ZTKD0608-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 400 | 6 | 13 | 25 | R (правое) | ZTKD0608-MG | — |
2 671 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 180 | 6 | 22 | 25 | R (правое) | ZTKD0608-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 100 | 6 | 22 | 25 | R (правое) | ZTKD0608-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 100 | 6 | 13 | 25 | R (правое) | ZTKD0608-MG | — |
2 723 ₽/шт
|
||
|
|
— | 25 x 25 | 400 | 5 | 30 | 25 | R (правое) | ZTHS0504-MG | — |
2 641 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 400 | 5 | 13 | 25 | R (правое) | ZTHD0504-MG | — |
2 641 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 200 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 230 | 5 | 13 | 25 | R (правое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 96 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 230 | 4 | 13 | 25 | R (правое) | ZTGD0404-MG | — |
2 641 ₽/шт
|
||
|
|
— | 25 x 25 | 110 | 3 | 10 | 25 | R (правое) | ZTFD0303-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 400 | 5 | 13 | 25 | L (левое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 140 | 5 | 13 | 25 | L (левое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 96 | 5 | 22 | 25 | L (левое) | ZTHD0504-MG | — |
2 624 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 96 | 5 | 13 | 25 | L (левое) | ZTHD0504-MG | — |
2 723 ₽/шт
|
||
|
|
— | 25 x 25 | 72 | 4 | 22 | 25 | L (левое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 72 | 4 | 13 | 25 | L (левое) | ZTGD0404-MG | — |
2 614 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 80 | 3 | 10 | 25 | L (левое) | ZTFD0303-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 66 | 3 | 17 | 25 | L (левое) | ZTFD0303-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 400 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 140 | 5 | 22 | 25 | R (правое) | ZTHD0504-MG | — |
2 692 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 140 | 5 | 13 | 25 | R (правое) | ZTHD0504-MG | — |
2 619 ₽/шт
|
||
|
Акция
|
— | 25 x 25 | 96 | 5 | 13 | 25 | R (правое) | ZTHD0504-MG | — |
2 723 ₽/шт
|
||
|
|
— | 25 x 25 | 230 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 140 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 140 | 4 | 13 | 25 | R (правое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 100 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
||
|
|
— | 25 x 25 | 100 | 4 | 13 | 25 | R (правое) | ZTGD0404-MG | — |
2 589 ₽/шт
|
||
|
|
— | 25 x 25 | 72 | 4 | 22 | 25 | R (правое) | ZTGD0404-MG | — |
2 692 ₽/шт
|
Державки канавочные для торца представляют собой разновидность резца, изготовленного под установку сменных токарных пластин. Инструмент предназначен для использования в станках и ОЦ с ЧПУ, где необходимо получить баланс производительности, гибкости настроек и минимального износа частей оборудования.
Особенности и рекомендации по выбору
Форма канавочного торцевого резца-державки позволяет проводить все необходимые операции на торцевых поверхностях заготовок от проточки канавок до профилирования и создания фасонных форм.
Преимущества и особенности решения:
- повышенная жесткость крепления и возможность простого удаления стружки, минимальная вероятность возникновения заусенцев при правильной настройке;
- исполнение резца прямое и на 90 градусов, левое и правое для максимальной адаптации;
- возможность замены многогранных резцов для получения канавок глубиной 10 - 30 мм и шириной 3 - 6 мм с диаметрами врезания 48 - 400 мм;
- устойчивость пластины к износу, возможность быстрой замены при износе кромок.
По возможностям проведения операций державка не отличается от набора резцов с разными конфигурациями, при этом достаточно вовремя менять и правильно подбирать пластину в зависимости от назначения и состояния.
