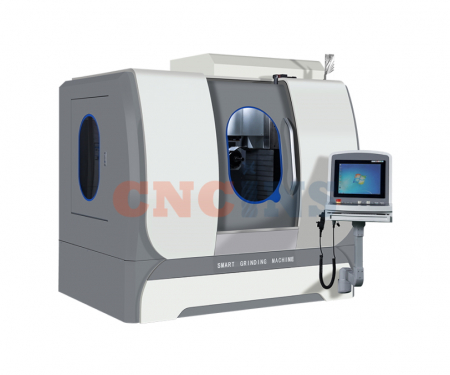

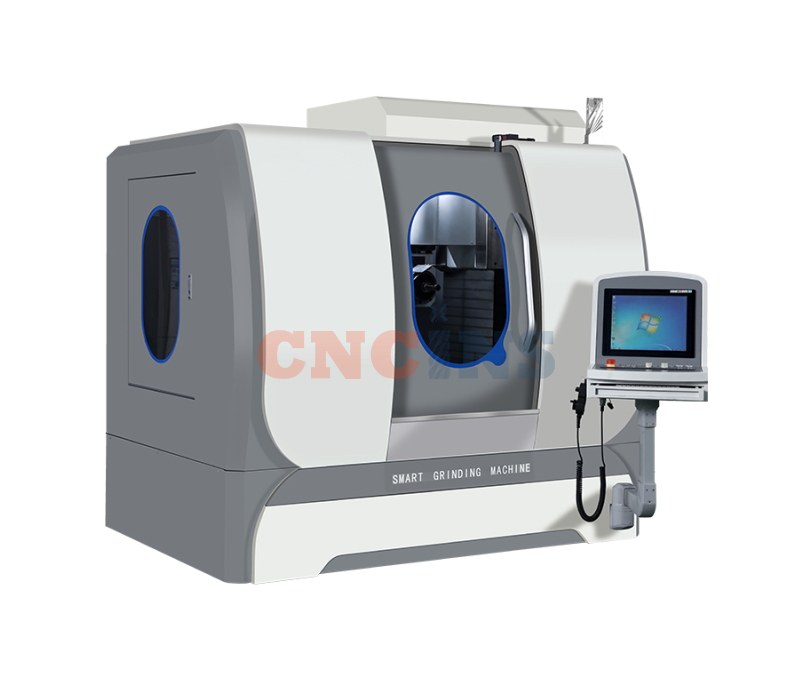

Пятиосевой шлифовальный станок с ЧПУ Schwarzmaier Z5
Данная модель позволяет обрабатывать заготовки диаметром от 3 до 32 мм, длиной от 5 до 200 мм и является эффективным решением для крупносерийного инструментального производства.
Область применения:
- заточку под передним и задним углами специальных инструментов одновременно, что значительно повышает эффективность работы.
Одним из главных преимуществ станка Z5 является широкий диапазон применения: на нем одинаково эффективно изготавливается как стандартный, так и специальный инструмент со сложной геометрией для металло- и деревообработки*.
Двусторонний шлифовальный шпиндель
Шлифовальная головка станка имеет два вала и может быть оснащена одновременно четырьмя алмазными кругами (по два на каждой стороне), что значительно повышает производительность. Данные для используемого шлифовального круга задаются и сохраняются в соответствии со шпинделем.
Система автоматического позиционирования и измеренияВ Z5 используется датчик LP2D британской компании Renishaw, являющейся одним из мировых лидеров по производству cтаночных измерительных систем. Щуп LP2D позволяет в автоматическом режиме измерять длину заготовки, угол спирали, а также компенсировать отклонение длины.
Станина из натурального гранита
Основание станка изготовлено из натурального гранита, который обладает повышенной устойчивостью, термической стабильностью. Такое исполнение станины надежно защищает станок от воздействия вибраций и обеспечивает высокое качество обработки.
Пневматический зажим
Шпиндель станка оснащен прямым приводом DD, прецизионными подшипниками NSK, цанговым патроном W25, совместим с прецизионными цанговыми патронами SCHAUBLIN. Исполнение зажима (сальник + лабиринтное уплотнение + крышка) обеспечивает высокую степень защиты шпинделя.
Пятиосевая система управления SYNTEC
Система управления SYNTEC 210MA-E5 (Тайвань) с установленным пакетом программного обеспечения предлагают оператору максимальную доступность и предоставляют широкие возможности для программирования.
Электрошкаф с системой охлаждения
Для сборки электрического шкафа используется исключительно высококачественные компоненты Schneider (Франция). Шкаф оснащен системой охлаждения с кондиционированием воздуха. Благодаря этому все компоненты системы работают при постоянной температуре, увеличивая тем самым срок своей службы.
Автоматический манипулятор NACHI (Япония)*
Для увеличения производительности базовая комплектация станка может быть оснащена высокоэффективным манипулятором японского бренда NACHI, который в автоматическом режиме выполняет загрузку заготовок и разгрузку изготовленного инструмента. Таким образом, при его помощи может быть организована круглосуточная работа линии.
* В стандартный комплект поставки не входит и приобретается дополнительно.
Технические характеристики
Параметры | |
---|---|
Модель станка | Z5 |
Год изготовления оборудования | 2024 |
Система ЧПУ | SYNTEC 210MA-5E |
Диаметр заготовки (стержня) | 3-32 мм |
Длина заготовки (стержня) | 5-200 мм |
Максимальная глубина канавки | 20 мм |
Максимальный вес заготовки | 20 кг |
Параметры линейной оси (X/Y/Z) | |
---|---|
Максимальный ход по оси X | 520 мм |
Максимальный ход по оси Y | 540 мм |
Максимальный ход по оси Z | 350 (-100/+250) мм |
Скорость ускоренного хода линейной оси | 10 м/мин |
Дискретность управления | 0.001 мм |
Парамерты поворотной оси (С) | |
---|---|
Максимальная скорость вращения шлифов. головки | 75 об/мин |
Диапазон вращения оси С | 320°(-225°~ 95°) |
Дискретность управления | 0.001° |
Параметры оси заготовки (A) | |
---|---|
Макс. скорость вращения | 200 об/мин |
Диапазон вращения по оси A | 360° |
Конус отверстия по оси A | ISO50 |
Высота шпинделя заготовки | 135 мм |
Биение шпинделя заготовки | ≤0.005 мм |
Дискретность управления | 0.001° |
Цанга для заготовки | W25 |
Диапазон регулировки усилия зажима | 440-480 кг |
Параметры шлифовального шпинделя | |
---|---|
Биение шпинделя шлифовальной головки | ≤0.005 мм |
Мощность двигателя шлифовальной головки | 18 вВт |
Размер применимых шлифовальных кругов | 50-200 мм |
Макс. скорость вращения шпинделя | 8000 об/мин |
№ | Комплект поставки | Кол-во |
---|---|---|
1 | 5-ти осевой координатный заточной станок Schwarzmaier Z5 | 1 шт. |
2 | Сборник масляного тумана QSE-15 | 1 шт. |
3 | Оправки шлифовального круга | 5 шт. |
4 | Цанга W25 SCHAUBLIN, Ø3 | 1 шт. |
5 | Цанга W25 SCHAUBLIN, Ø5 | 1 шт. |
6 | Цанга W25 SCHAUBLIN, Ø6 | 1 шт. |
7 | Цанга W25 SCHAUBLIN, Ø8 | 1 шт. |
8 | Цанга W25 SCHAUBLIN, Ø10 | 1 шт. |
9 | Цанга W25 SCHAUBLIN, Ø12 | 1 шт. |
10 | Цанга W25 SCHAUBLIN, Ø14 | 1 шт. |
11 | Охладитель LCO-70FP | 1 шт. |
12 | Фильтрующий элемент | 1 шт. |
13 | Установка для фильтрации СОЖ | 1 шт. |
14 | Сопла для СОЖ | 1 комплект |
Общие параметры | |
---|---|
Мощность насоса охлаждения | 3Р |
Объем бака охлаждения | 200 л |
Рабочее напряжение | 380 В / 50 Гц |
Общая мощность станка | 26 кВт |
Габаритные размеры | 2200 Х 2400 Х 1600 мм |
Вес, тонн | 5000 |
№ | Дополнительные опции* | Кол-во |
---|---|---|
1 | Манипулятор Nachi (Япония) для автоматической смены заготовок | 1 шт. |
